從結構本身來分析振動篩篩箱的剛度
文章出處：原創
責任編輯：admin
人氣：4916
發表時間：2020-04-20 07:00

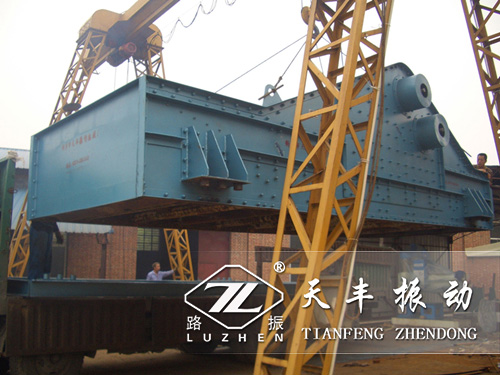

振動篩篩箱對於篩子整體結構的重要性，以及篩箱須采用的材質和對剛度的要求，在相應位置，更應該添加角鋼以補充剛度，使整個篩箱更具加耐震，增強篩體的使用壽命。
那麽如何從結構本身來保證振動篩篩箱的剛度呢？分別從側板、橫梁和篩箱結構焊接等多方麵來分析。
側板和橫梁是主要受力構件，由於篩箱是借助於側板支撐在機架上，所以側板承受物料和篩箱的重量，並將激振力傳遞到篩框的各個部分，側板一般選用6~16mm的鋼板或角鋼組成。橫梁承受篩板和物料的重量及它在工作中的慣性力，橫梁可以采用工子鋼、槽鋼、無縫鋼管、箱形梁、重壓梁等。
篩箱的剛度是指其抵抗變形的能力。在篩子工作時，篩框受振動產生的高頻慣性力可使局部構件發生動力變形，這種變形往往是橫梁或側板斷裂的重要原因。
所以加強篩框結構的剛度，特別是連接部件的剛度是重要問題，在橫梁間設置縱向小梁；橫梁上鋪設篩板；橫梁與側板相接處采用較大彎鋼等都是提高篩框結構剛度的措施。
篩框結構常用的連接方式有鉚接和焊接兩種。鉚接結構尺寸準確而且無內應力，對振動有較好的適應能力，但製造工藝繁雜。焊接結構施工簡便，但由於焊縫複雜，內應力大。在強烈的振動負荷下往往產生焊縫開裂甚至構件斷裂，為了清除焊接結構的內應力，采用回火處理。
